TRABAJO INTRACLASE

Nombre: Luiggi Solano

Cinthia Cruz

Máquina: 17

TIPOS DE ZOCALOS:

Para poder reconocer los tipos de zócalos se necesita abrir el CPU y liberar las trabas de sujeción del conjunto disipador/ventilador (cooler) que lo mantienen ajustado al zócalo del procesador. Sólo tiene que presionar y girar en el sentido contrario al de las agujas del reloj. Luego, deslice el cooler suavemente hacia arriba ya que existen muchas variedades de zócalos de las cuales sobresalen las siguientes:

Sockets de 4ª generación

Nombre: Socket 1

Pines: 169 LIF y 169 ZIF

Voltajes: 5 V

Bus: 16, 20, 25, 33 MHz

Multiplicadores: 1x - 3x

Nombre: Socket 2

Pines: 238 LIF y 238 ZIF

Voltajes: 5 V

Bus: 25, 33, 40, 50 MHz

Multiplicadores: 1x - 3x

Sockets de 5ª generación

Nombre: Socket 4

Pines: 273 LIF y 273 ZIF

Voltajes: 5 V

Bus: 60, 66 MHz

Multiplicadores: 1x

Nombre: Socket 5

Pines: 296 LIF, 296 ZIF, 320 LIF y 320 ZIF

Voltajes: STD, VR, VRE

Bus: 50, 60, 66 MHz

Multiplicadores: 1'5x, 2x

Sockets de 6ª generación

Nombre: Socket 8

Pines: 387 LIF y 387 ZIF

Voltajes: VID VRM (2.1 - 3.5 V)

Bus: 60, 66, 75 MHz

Multiplicadores: 2.0x - 8.0x

Nombre: Slot 1

Pines: 242 SECC, SECC2 y SEPP

Voltajes: VID VRM (1.3 - 3.3 V)

Bus: 60, 66, 68, 75, 83, 100, 102, 112, 124, 133 MHz

Multiplicadores: 3.5x - 11.5x

Sockets de 7ª generación

Nombre: Socket A/462

Pines: 462 ZIF

Voltajes: VID VRM (1.1 - 2.05 V)

Bus: 1002, 133x2, 166x2, 200x2 MHz

Multiplicadores: 6.0x - 15.0x

Nombre: Socket 423

Pines: 423 ZIF

Voltajes: VID VRM )1.0 - 1.85 V)

Bus: 100x4 MHz

Multiplicadores: 13.0x - 20.0x

Sockets de 8ª generación

Nombre: Socket 775 o T

Pines: 775 bolas FC-LGA

Voltajes: VID VRM (0.8 - 1.55 V)

Bus: 133x4, 200x4, 266x4 MHz

Multiplicadores: 13.0x - 22.0x

Nombre: Socket 939

Pines: 939 ZIF

Voltajes: VID VRM (1.3 - 1.5 V)

Bus: 200x5 MHz

Multiplicadores: 9.0x - 15.0x

TIPOS DE MICROPROCESADORES

en la antigüedad hasta hoy existieron los siguientes microprocesadores:

1971: MICROPROCESADOR 4004

El 4004 fue el primer microprocesador de Intel. Este descubrimiento impulsó la calculadora de Busicom y pavimentó la manera para integrar inteligencia en objetos inanimados así como la computadora personal.

1982: MICROPROCESADOR 286

El 286, también conocido como el 80286, era el primer procesador de Intel que podría ejecutar todo el software escrito para su predecesor. Esta compatibilidad del software sigue siendo un sello de la familia de Intel de microprocesadores. Luego de 6 años de su introducción, había un estimado de 15 millones de 286 basados en computadoras personales instalados alrededor del mundo.

1991: AMD AMx86

Procesadores lanzados por AMD 100% compatible con los códigos de Intel de ese momento, ya que eran clones, pero llegaron a superar incluso la frecuencia de reloj de los procesadores de Intel a precios significativamente menores. Aquí se incluyen las series Am286, Am386, Am486 y Am586

1993: PROCESADOR DE PENTIUM

El procesador de Pentium poseía una arquitectura capaz de ejecutar dos operaciones a la vez gracias a sus dos pipeline de datos de 32bits cada uno, uno equivalente al 486DX(u) y el otro equivalente a 486SX(u). Además, poseía un bus de datos de 64 bits, permitiendo un acceso a memoria 64 bits (aunque el procesador seguía manteniendo compatibilidad de 32 bits para las operaciones internas y los registros también eran de 32 bits). Las versiones que incluían instrucciones MMX no únicamente brindaban al usuario un mejor manejo de aplicaciones multimedia, como por ejemplo, la lectura de películas en DVD, sino que se ofrecían en velocidades de hasta 233 MHz, incluyendo una versión de 200 MHz y la más básica proporcionaba unos 166 MHz de reloj. El nombre Pentium, se mencionó en las historietas y en charlas de la televisión a diario, en realidad se volvió una palabra muy popular poco después de su introducción.

1999: EL PROCESADOR CELERON

Continuando la estrategia de Intel, en el desarrollo de procesadores para los segmentos del mercado específicos, el procesador Intel Celeron es el nombre que lleva la línea de procesadores de bajo coste de Intel. El objetivo era poder, mediante ésta segunda marca, penetrar en los mercados impedidos a los Pentium, de mayor rendimiento y precio. Se diseña para el añadir valor al segmento del mercado de los PC. Proporcionó a los consumidores una gran actuación a un bajo coste, y entregó un desempeño destacado para usos como juegos y el software educativo.

2000: PENTIUM 4

El Pentium 4 es un microprocesador de séptima generación basado en la arquitectura x86 y fabricado por Intel. Es el primer microprocesador con un diseño completamente nuevo desde el Pentium Pro. Se estreno la arquitectura NetBurst, la cual no daba mejoras considerables respecto a la anterior P6. Intel sacrificó el rendimiento de cada ciclo para obtener a cambio mayor cantidad de ciclos por segundo y una mejora en las instrucciones SSE.

2004: ATHLON 64

El AMD Athlon 64 es un microprocesador x86 de octava generación que implementa el conjunto de instrucciones AMD64, que fueron introducidas con el procesador Opteron.

2006: INTEL CORE DUO

Intel lanzó ésta gama de procesadores de doble núcleo y CPUs 2x2 MCM (Módulo Multi-Chip) de cuatro núcleos con el conjunto de instrucciones x86-64, basado en el la nueva arquitectura Core de Intel.

2010: INTEL CORE SANDY BRIDGE

Los procesadores Intel Core i3, Intel Core i5 e Intel Core i7 serie 2000 y Gxxx; próximamente en el mercado.

2011: AMD FUSIÓN

Zambezi, Llano, Ontaro y Bulldozer; aún no han salido al mercado

TIPOS DE MEMORIA RAM

Para identificar la memoria ram primero bien abres la pc, dentro de esta deberas ubicar unas ranuras que tienen como broches por ambos lados, en esas ranuras debera estar la o las memorias RAM, que son plaquitas alargadas que van empotradas en esas ranuras que te comente, para sacarlas solo debes desabrochar por ambos lados para que puedas liberarlas.

DRAM (Dynamic Random Access Memory)

Es la memoria de trabajo, también llamada RAM, esta organizada en direcciones que son reemplazadas muchas veces por segundo. Esta memoria llegó a alcanzar velocidades de 80 y 70 nanosegundos (ns), esto es el tiempo que tarda en vaciar una dirección para poder dar entrada a la siguiente, entre menor sea el número, mayor la velocidad, y fué utilizada hasta la época de los equipos 386.

FPM (Fast Page Mode)

El nombre de esta memoria procede del modo en el que hace la transferencia de datos, que también es llamado paginamiento rápido. Hasta hace aproximadamente un año ésta memoria era la más popular, era el tipo de memoria normal para las computadores 386, 486 y los primeros Pentium®, llegó a fabricarse en velocidades de 60ns y la forma que presentaban era en módulos SIMM de 30 pines, para los equipos 386 y 486 y para los equipos Pentium® era en SIMM de 72 pines.

EDO (Extended Data Output)

Esta memoria fue una innovación en cuestión de transmisión de datos pudiendo alcanzar velocidades de hasta 45ns, dejando satisfechos a los usuarios. La transmisión se efectuaba por bloques de memoria y no por instrucción como lo venía haciendo las memorias FPM. Se utiliza en equipos con procesadores Pentium®, Pentium Pro® y los primeros Pentium II®, además de su alta compatibilidad, tienen un precio bajo y es una opción viable para estos equipos. Su presentación puede ser en SIMM ó DIMM.

SDRAM (Synchronous DRAM)

Esta memoria funciona como su nombre lo indica, se sincroniza con el reloj del procesador obteniendo información en cada ciclo de reloj, sin tener que esperar como en los casos anteriores. La memoria SDRAM puede aceptar velocidades de BUS de hasta 100Mhz, lo que nos refleja una muy buena estabilidad y alcanzar velocidades de 10ns. Se presentan en módulos DIMM, y debido a su transferencia de 64 bits, no es nesesario instalarlo en pares.

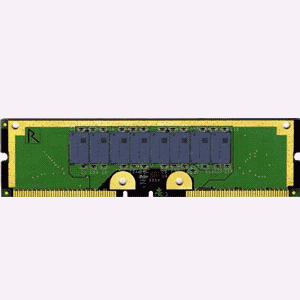

RDRAM (Rambus DRAM)

Esta memoria tiene una transferencia de datos de 64 bits que se pueden producir en ráfagas de 2ns, además puede alcanzar taza de tranferencia de 533 Mhz con picos de 1.6Gb/s. Muy pronto alcanzará dominio en el mercado, ya que se estará utilizando en equipos con el nuevo procesador Pentium 4®. Es ideal ya que evita los cuellos de botella entre la tarjeta gráfica AGP y la memoria del sistema, hoy en día se pueden encontrar éste tipo de memorias en las consolas NINTENDO 64®. Será lanzada al mercado por SAMSUNG® e HITACHI®.
